Unterdruckdose: ein Stellglied, das den Turbo regelt

Die Funktion der Unterdruckdose am Turbolader

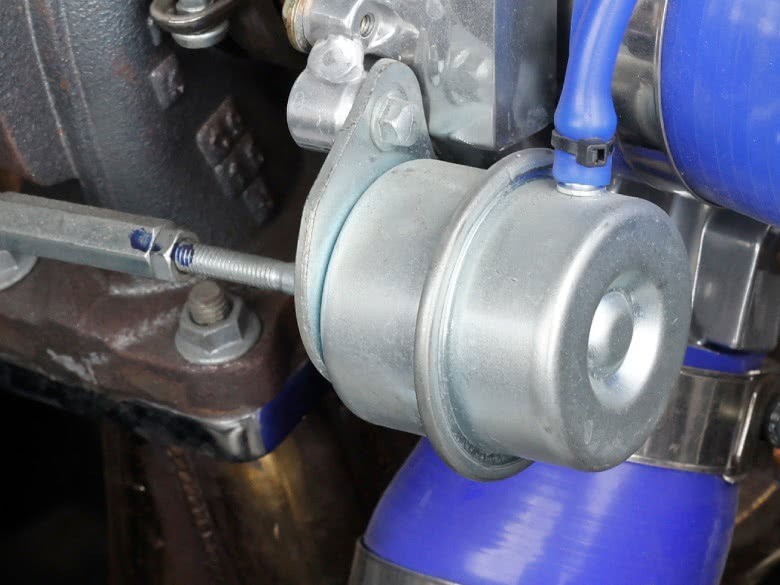

Hinter der Funktion der Unterdruckdose am Turbolader steckt eine Membran, die Unterdruck in Bewegung übersetzt. Auf einer Seite dieser Membran liegt Unterdruck an, auf der anderen drückt eine Feder. Steigt der Unterdruck, zieht die Membran gegen die Feder und bewegt über eine Schubstange das Wastegate oder die Leitschaufeln. Lässt er nach, drückt die Feder zurück.

Mehr Technik steckt nicht darin. Genau deshalb hat sich das Prinzip jahrzehntelang gehalten. Kein Strom, keine Elektronik, dazu unempfindlich gegen die Temperaturen im Motorraum eines Diesels. Geliefert wird der Unterdruck beim Diesel von einer eigenen Vakuumpumpe, beim Benziner vom Saugrohr. Über einen dünnen Schlauch gelangt er zur Dose. Ein Riss darin genügt, damit die Regelung ausfällt. Genau dort liegt bei Störungen der erste Blick.

Unterdruckdose oder Druckdose am Turbolader

Unterdruckdose oder Druckdose am Turbolader meinen dasselbe Bauteil. Im Werkstattalltag ist die zweite Bezeichnung genauso verbreitet, Teilekataloge führen zusätzlich Ladedruckdose und Betätigungsdose. Zu unterscheiden ist nur Unterdruck oder Überdruck.

Beim Diesel mit variabler Turbinengeometrie dominiert die Unterdruckdose. Überdruckdosen sitzen häufiger an Benzinern. Dort bewegt der Ladedruck selbst die Membran und drückt das Wastegate ab einem bestimmten Wert auf.

Der Druckwandler am Turbolader

Beim Druckwandler am Turbolader handelt es sich um ein anderes Bauteil, auch wenn beide oft in einem Atemzug genannt werden. Er sitzt zwischen Vakuumquelle und Dose. Dosiert wird dort, wie viel Unterdruck überhaupt ankommt. Angesteuert wird er vom Motorsteuergerät über ein elektrisches Signal, in aller Regel ein getaktetes Magnetventil.

Damit ist die Arbeitsteilung klar. Das Steuergerät entscheidet, der Druckwandler dosiert, die Dose bewegt. Fällt eines der drei aus, steht die Ladedruckregelung still. Von außen sieht das Ergebnis identisch aus. Diese Verwechslungsgefahr macht die Diagnose an dieser Stelle so fehleranfällig.

Unterdruckdose defekt und ihre Symptome

Eine defekte Unterdruckdose meldet sich fast immer über den Ladedruck. Bleibt die Dose in einer Stellung hängen, regelt der Lader nicht mehr. Das Steuergerät merkt die Abweichung zwischen Soll- und Istwert innerhalb von Sekunden. Danach folgt in der Regel der Notlauf.

Typisch sind Leistungsverlust im mittleren und oberen Drehzahlbereich, zähes Ansprechen beim Beschleunigen und eine leuchtende Motorkontrollleuchte. Im Fehlerspeicher stehen Codes zur Ladedruckregelung, häufig mit dem Hinweis auf zu geringen oder zu hohen Ladedruck. Manche Fahrzeuge zeigen zusätzlich schwarzen Rauch, da die eingespritzte Kraftstoffmenge nicht mehr zur Luftmenge passt.

Für die Kostenfrage ist das der springende Punkt. Diese Symptome gleichen denen eines echten Laderschadens auf ein Haar. Weil der Lader das teurere Bauteil ist, fällt die Diagnose im Zweifel zu seinen Ungunsten aus. Wer die Werkstatt ohne gezielte Prüfung entscheiden lässt, bezahlt am Ende einen kompletten Turbolader mit Ein- und Ausbau, obwohl eine Dose für einen zweistelligen Betrag gereicht hätte und in einer halben Stunde gewechselt wäre. Von einem echten defekten Turbolader unterscheidet sich der Fall nur über Messwerte, nicht über das Fahrgefühl. Genau deshalb lohnt die Frage nach dem Prüfprotokoll, bevor ein Kostenvoranschlag unterschrieben wird.

Druckwandler defekt und wie sich das unterscheidet

Druckwandler defekt kommt häufiger vor als eine kaputte Dose, das Fehlerbild bleibt dasselbe. Sein Magnetventil verklebt mit der Zeit durch Ölnebel. Oder die elektrische Ansteuerung fällt aus. Die Dose bekommt dann keinen oder dauerhaft vollen Unterdruck.

Ein Detail hilft bei der Eingrenzung. Verklebt der Druckwandler, ist der Fehler oft temperaturabhängig und tritt im Kaltstart anders auf als im warmen Betrieb, was viele Halter zu der Annahme bringt, das Problem verschwinde von selbst. Eine mechanisch defekte Dose mit gerissener Membran versagt dagegen dauerhaft und unabhängig von der Motortemperatur, was die Unterscheidung im Zweifel leichter macht als jede Messung.

Unterdruckdose prüfen

Unterdruckdose prüfen geht mit einer Handvakuumpumpe in wenigen Minuten. Schlauch abziehen, Pumpe aufstecken, Unterdruck aufbauen. Hält die Dose den Druck über eine Minute und bewegt sich die Schubstange, ist alles in Ordnung. Fällt der Druck ab, ist die Membran gerissen.

Vor jedem Bauteiltausch gehört der Schlauch selbst kontrolliert. Jenseits der zehn Jahre sind poröse Schläuche eher Regel als Ausnahme. Ein gerissener Schlauch erzeugt exakt dasselbe Fehlerbild wie eine defekte Dose. Er kostet ein paar Euro.

Den Druckwandler prüft man elektrisch und pneumatisch. Erst den Widerstand am Magnetventil messen. Dann bei laufendem Motor kontrollieren, ob er den Unterdruck durchlässt und sperrt. Fahrzeuge mit Diagnosegerät erlauben zusätzlich eine Stellgliedansteuerung, bei der sich die Dose sichtbar bewegen muss.

Unterdruckdose einstellen

Wer die Unterdruckdose einstellen will, verändert die Länge der Schubstange, die den Öffnungspunkt der Klappe bestimmt. Ab Werk ist diese Länge festgelegt, oft sogar gesichert. Jede Drehung daran greift direkt in die Ladedruckregelung des Motors ein.

Eine zu kurz eingestellte Stange öffnet zu spät, der Ladedruck steigt über den Sollwert und belastet Motor wie Lader. Zu lang eingestellt öffnet sie zu früh, der Motor bleibt kraftlos. Diese Arbeit gehört auf einen Prüfstand mit Messwerten, nicht in die eigene Garage.

Unterdruckdose tauschen oder reparieren

An fast allen Turboladern ist die Dose einzeln tauschbar und sitzt mit zwei Schrauben am Lagergehäuse oder am Turbinengehäuse, was den reinen Teilepreis in einem Bereich hält, über den in der Werkstatt kaum jemand diskutiert. Der Aufwand hängt fast ausschließlich vom Zugang ab. Bei längs eingebauten Motoren dauert der Wechsel eine knappe Stunde. Bei quer eingebauten Vierzylindern liegt der Lader dagegen häufig hinter dem Motorblock. Dann kommen Ansaugbrücke, Hitzeschutzbleche sowie im Extremfall der halbe Abgaskrümmer mit herunter. Aus einem billigen Teil wird so eine Rechnung, die den Wert des Bauteils um ein Vielfaches übersteigt.

Reparieren lässt sich die Membran einer Dose in Einzelfällen, sinnvoll ist das aber selten, denn eine geflickte Membran hält unter Dauerhitze und ständiger Bewegung selten mehr als ein paar tausend Kilometer durch. Dann fällt die Arbeit ein zweites Mal an. Eine neue Dose kostet einen überschaubaren Betrag, eine reparierte Membran hält unter Dauerhitze meist nicht lange. An neueren Ladern mit integrierter Dose bleibt ohnehin nur der Komplettaustausch. Dann stellt sich die Frage nach den Kosten einer Turbolader Reparatur insgesamt.

Wenn nicht die Unterdruckdose schuld ist

Nicht immer ist die Dose schuld an einer gestörten Ladedruckregelung. Verrußte Leitschaufeln beim VTG-Turbolader erzeugen dasselbe Bild, weil sich die Mechanik trotz intakter Dose nicht mehr bewegen lässt. Ausgeschlagenes Spiel am Wastegate führt ebenfalls zu Regelabweichungen, dort zusätzlich hörbar als Rasseln im Teillastbereich. Erst wenn Dose, Druckwandler und Schlauch geprüft sind, bleibt der Lader selbst als Verursacher übrig.

Auch das AGR-System nutzt Unterdruckdosen, weshalb Suchergebnisse und Teilekataloge beide Bauteile regelmäßig durcheinanderwerfen und Halter am Ende ein Ersatzteil bestellen, das zwar passt, aber an der falschen Stelle sitzt. Die Dose am AGR-Ventil steuert die Abgasrückführung, nicht den Ladedruck. Verwechseln lassen sich beide leicht, weil sie ähnlich aussehen und im selben Motorraum sitzen.

Steht am Ende doch der Lader selbst als Verursacher fest, entscheidet der Fahrzeugwert über das weitere Vorgehen. Bei älteren Fahrzeugen mit hoher Laufleistung übersteigen die Reparaturkosten oft den Restwert. Dann ist der Verkauf eines Autos mit Turboladerschaden die wirtschaftlichere Lösung. Am Turbolader selbst sitzt die Dose nur außen auf, angetrieben wird er ausschließlich vom Abgasstrom.

Defekte Unterdruckdose oder Turbolader? Was der Austausch kostet

Ist nur die Unterdruckdose defekt, bleibt es beim Teilepreis im zweistelligen Bereich plus Einbau. Steht dagegen der Lader zur Debatte, entscheidet der Fahrzeugwert über den weiteren Weg. Rund 1.500 bis 4.000 Euro kostet ein Turbolader mit Einbau, dazu kommen Nachsorge und je nach Schaden Katalysator oder Partikelfilter. Wer sein Auto mit Turboladerschaden verkaufen will, spart sich die Reparatur ganz, was bei dieser Rechnung meist die günstigere Variante ist.

Ab etwa 150.000 Kilometern übersteigt diese Summe den Restwert regelmäßig. Was für ein Auto mit Turboladerschaden dann noch zu holen ist, hängt vom Restzustand ab. Zwischen einer Dose für einen zweistelligen Betrag und einem Austauschlader für 4.000 Euro liegt der Faktor hundert. Steht am Ende doch der Lader auf dem Kostenvoranschlag, verschiebt sich die Frage von der Reparatur zum Restwert.

Bei Fahrzeugen jenseits von zehn Jahren fällt diese Rechnung fast immer gegen die Werkstatt aus. Wer sein kaputtes Auto verkaufen statt reparieren will, bekommt von uns eine Zahl, die sich direkt mit dem Kostenvoranschlag vergleichen lässt.

FAQ zur Unterdruckdose am Turbo

Wie lange hält eine Unterdruckdose?

Eine feste Lebensdauer gibt es nicht, das Bauteil steht in keinem Wartungsplan. Die Membran altert durch Hitze und Lastwechsel, im VTG-Lader zusätzlich durch den Widerstand verrußter Leitschaufeln. Ausfälle jenseits von 150.000 Kilometern sind deshalb keine Seltenheit.

Kann man eine Unterdruckdose reparieren?

In Einzelfällen lässt sich die Membran flicken, sinnvoll ist das selten. Unter Dauerhitze und ständiger Bewegung hält eine geflickte Membran meist nur wenige tausend Kilometer, danach fällt die Arbeit ein zweites Mal an. Ein Neuteil kostet weniger als der zweite Ausbau.

Woran erkennt man einen gerissenen Unterdruckschlauch?

Ein zischendes Geräusch im Leerlauf ist der erste Hinweis, sichtbar wird der Riss oft erst beim Biegen des Schlauchs. Poröse Stellen brechen dabei auf. Bei Fahrzeugen jenseits von zehn Jahren gehört der Schlauch vor jedem Bauteiltausch geprüft.

Warum rußt der Motor bei defekter Unterdruckdose?

Fehlt der Ladedruck, passt die eingespritzte Kraftstoffmenge nicht mehr zur angesaugten Luftmenge. Der Überschuss verbrennt unvollständig und tritt als schwarzer Rauch aus. Dauerhaft belastet das zusätzlich den Partikelfilter, der die Rußpartikel aufnehmen muss und dabei schneller zusetzt.

Kann man mit defekter Unterdruckdose weiterfahren?

Der Motor läuft im Notlauf und bleibt fahrbar. Problematisch wird es, wenn die Klappe geschlossen klemmt und der Ladedruck über den Sollwert steigt, weil das Kolben und Lager belastet. Bei dauerhaftem Notlauf steigt zudem der Verbrauch spürbar.
