Wastegate - ein Ventil und der Ladedruck
Ohne Wastegate würde ein Turbomotor sich selbst zerstören. Je schneller der Motor dreht, desto mehr Abgas trifft die Turbine, desto höher steigt der Ladedruck und desto mehr Abgas entsteht. Dieser Kreislauf braucht eine Bremse. Genau das ist das Wastegate.
Inhaltsverzeichnis:
- Was ein Wastegate ist
- Wenn das Wastegate defekt ist
- Wastegate defekt und was der Austausch kostet
- FAQ: Wastegate
Was ist ein Wastegate?
Ein Wastegate ist eine Bypassklappe im Turbinengehäuse, die überschüssiges Abgas an der Turbine vorbeileitet und so den Ladedruck begrenzt. Erreicht der Ladedruck seinen Sollwert, öffnet die Klappe einen Nebenweg zum Auspuff. Weniger Abgas trifft das Turbinenrad. Die Drehzahl des Laufzeugs sinkt, der Druck bleibt im zulässigen Bereich.
Verbaut ist das Bauteil bei nahezu jedem aufgeladenen Serienmotor. Ohne diese Begrenzung würde der Ladedruck mit steigender Motordrehzahl ungebremst zunehmen, bis die Verbrennung klopft, Kolben und Pleuel an ihre Belastungsgrenze geraten und das Laufzeug überdreht. Serientauglich wäre der Turbolader so nicht. Jeder Volllastbeschleunigung würde ein Schaden folgen.
Wastegate auf Deutsch
Wastegate auf Deutsch bedeutet wörtlich etwa Abfalltor oder Abgastor, gemeint ist der Auslass für das nicht benötigte Abgas. Im deutschen Fachgebrauch heißt das Bauteil Ladedruckregelventil oder Bypassventil, in Werkstattunterlagen taucht auch die Bezeichnung Abgasbypassklappe auf. Gemeint ist immer dasselbe Bauteil. Durchgesetzt hat sich der englische Begriff.
Wie das Wastegate funktioniert
Wie das Wastegate funktioniert, lässt sich als einfacher Regelkreis beschreiben. Ein Stellglied überwacht den Ladedruck und öffnet über ein Gestänge die Bypassklappe, sobald dieser den vorgegebenen Wert erreicht. Der Abgasstrom teilt sich. Ein Teil arbeitet weiter an der Turbine, der Rest strömt ungenutzt in den Auspuff. Sinkt der Druck, schließt die Klappe.
Millionen Lastwechsel muss dieses System aushalten, denn bei jeder Beschleunigung und jedem Gaswegnehmen bewegt sich die Klappe, bei Betriebstemperaturen von bis zu 1.000 Grad auf der Abgasseite und in einem Gehäuse, das dabei sichtbar glüht. Aus dieser Kombination von permanenter Bewegung und Dauerhitze erklärt sich, warum die Mechanik des Wastegate zu den häufigeren defekten Stellen am Turbolader gehört.
Das Wastegate Ventil und seine Ansteuerung
Als Wastegate Ventil bezeichnet man die eigentliche Klappe im Abgasstrom samt ihrer Ansteuerung. Bewegt wird sie in klassischen Systemen von einer Unterdruckdose, deren Membran auf Unterdruck aus dem Motorsystem reagiert. Ein Druckwandler dosiert diesen Unterdruck auf Befehl des Steuergeräts und bestimmt damit, wie weit die Klappe öffnet. Fällt eines dieser Stellglieder aus, bleibt das Ventil in einer Stellung hängen. Das fühlt sich an wie ein Turboladerschaden. Der Lader selbst ist dabei intakt.
Wastegate Gestänge und Klammer

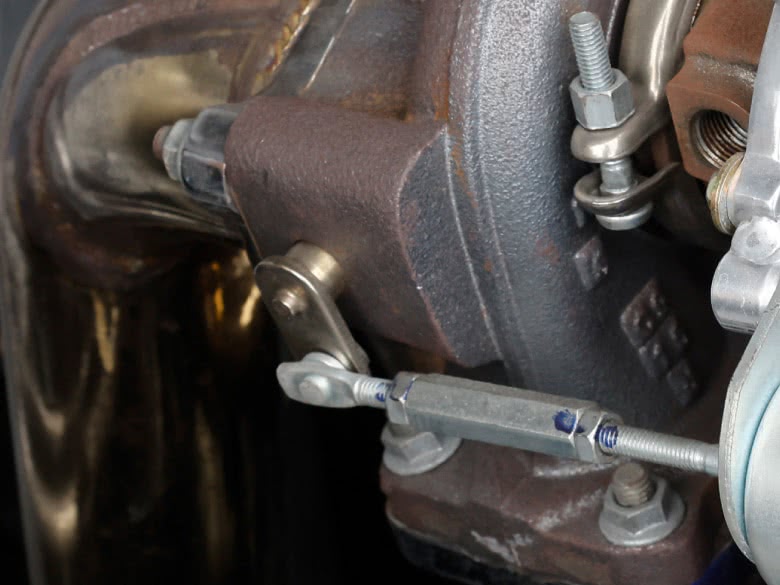

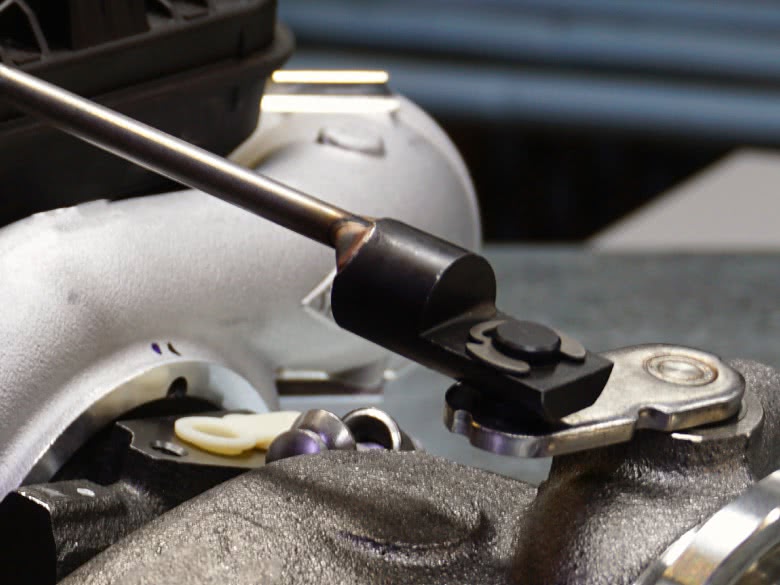

Stellglied und Klappe verbindet das Wastegate Gestänge, eine schlichte Schubstange mit Gelenkkopf. Gehalten wird sie von einer kleinen Sicherungsklammer, die im Fachhandel als Wastegate Klammer geführt wird. Beide arbeiten mit minimalem Spiel. Über die Jahre nimmt es durch Hitze und Vibration zu. Ausgeschlagenes Spiel an dieser Stelle ist die mit Abstand häufigste Ursache für Geräusche am Wastegate.
Elektronisches Wastegate und Steuerung
Neuere Motoren verzichten auf Unterdruck und setzen auf ein elektronisches Wastegate mit eigenem Stellmotor. Die Steuerung erfolgt direkt vom Motorsteuergerät, das die Klappenstellung nicht nur öffnet oder schließt, sondern stufenlos regelt. Vorteile bringt das beim Ansprechverhalten und bei der Abgasnachbehandlung. Der Ladedruck lässt sich präziser und schneller einstellen als über eine Druckdose. Anfälliger ist die Elektronik dafür bei Feuchtigkeit und Korrosion.
Das Wastegate im Turbolader

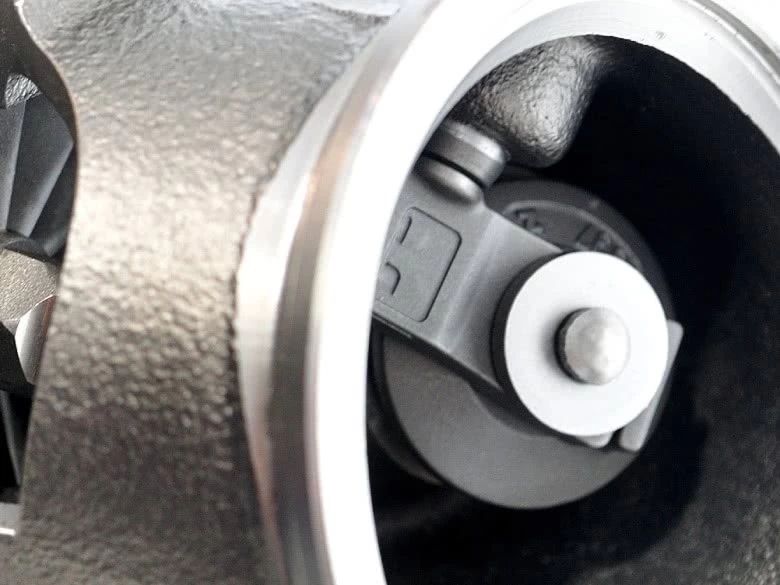

Innerhalb des Turboladers sitzt das Wastegate auf der heißen Seite, im oder direkt am Turbinengehäuse. Bei Serienfahrzeugen ist es fast immer integriert, kompakt und wartungsarm, weil keine zusätzlichen Leitungen und Dichtungen nötig sind. Damit ist der Wastegate-Turbolader die meistverbaute Bauart überhaupt, robuster und hitzefester als eine variable Turbinengeometrie. Sein Preis ist verschenkte Energie. Jedes Gramm Abgas, das durch den Bypass strömt, leistet keine Verdichtungsarbeit mehr.
Für die Reparatur hat die integrierte Bauform eine unangenehme Folge. Sitzt die Klappe fest oder ist ihre Lagerung ausgeschlagen, lässt sich das Turbinengehäuse bei vielen Motoren nicht einzeln tauschen. Dann steht der komplette Lader zur Debatte, obwohl nur ein Zentimeter Mechanik nicht mehr sauber arbeitet. Externe Wastegates, wie sie im Motorsport üblich sind, kennen dieses Problem nicht. In Serienfahrzeugen findet man sie aber praktisch nie.
Wenn das Wastegate defekt ist
Ein defektes Wastegate meldet sich fast immer über die Ladedruckregelung. Bleibt die Klappe offen hängen, entweicht Abgas dauerhaft an der Turbine vorbei und der Motor baut zu wenig Ladedruck auf. Spürbar wird das als Leistungsverlust, meist mit Notlauf. Klemmt die Klappe geschlossen, steigt der Ladedruck über den Sollwert, worauf das Steuergerät in der Regel abregelt und einen Fehler speichert.
Zu den typischen Symptomen bei defektem Wastegate zählen Leistungsverlust im oberen Drehzahlbereich, verzögertes Ansprechen, eine leuchtende Motorkontrollleuchte und Fehlercodes zur Ladedruckregelung. Weil diese Anzeichen denen eines echten Laderschadens gleichen, lohnt vor jeder teuren Entscheidung eine gezielte Prüfung der Stellglieder. Woran sich ein defekter Turbolader insgesamt erkennen lässt, steht im eigenen Beitrag dazu.
Wastegate rasseln und klappern
Rasselnde Geräusche im Teillastbereich, oft zwischen 1.500 und 2.500 Umdrehungen, deuten auf ausgeschlagenes Spiel im Wastegate Gestänge hin. Das Rasseln am Wastegate entsteht, wenn die Klappe bei wechselndem Abgasdruck im vergrößerten Spiel hin und her schlägt. Unter Last verschwindet das Geräusch, im Leerlauf bleibt es aus.
Betroffen sind vor allem aufgeladene Vierzylinder mit kleinem Hubraum und hoher Laufleistung, bei denen die Klappe besonders viele Lastwechsel hinter sich hat. Für Halter solcher Fahrzeuge ist das Rasseln eine gute Nachricht, auch wenn es sich nicht so anhört. Ein Reparatursatz mit neuer Klammer und Schubstange kostet einen Bruchteil eines Austauschladers und beseitigt das Geräusch in vielen Fällen vollständig. Teuer wird es erst dann, wenn eine Werkstatt das Rasseln vorschnell als Laderschaden diagnostiziert und statt des Reparatursatzes gleich den kompletten Turbolader mit Ein- und Ausbau anbietet. Zwischen beiden Rechnungen liegt bei manchen Motoren der Restwert des ganzen Fahrzeugs. Steht am Ende doch ein größerer Schaden fest, lohnt sich der Verkauf oft eher als eine Reparatur oberhalb des Fahrzeugwerts.
Wastegate einstellen
Wastegate einstellen geht über die Länge der Schubstange, die den Öffnungspunkt der Klappe bestimmt. In Serienfahrzeugen ist diese Einstellung ab Werk festgelegt und dokumentiert, Veränderungen daran greifen direkt in die Ladedruckregelung ein. Öffnet die Klappe wegen falscher Einstellung zu spät, entsteht Überdruck und im schlimmsten Fall ein Motorschaden. Diese Arbeit gehört auf einen Prüfstand, nicht in die eigene Garage.
Wastegate defekt und was der Austausch kostet
Ist nur das Wastegate defekt, bleibt die Rechnung überschaubar. Ein Reparatursatz mit Klammer und Schubstange kostet zweistellig, der Einbau dauert je nach Zugang ein bis zwei Werkstattstunden. Manche Betriebe stellen das Gestänge auch nur nach, solange das Spiel gering ist, was den Aufwand auf eine halbe Stunde reduziert und trotzdem für einige zehntausend Kilometer Ruhe sorgt. Sitzt der Schaden dagegen im Lader selbst, ändert sich die Größenordnung. Ein kompletter Turbolader mit Einbau bewegt sich meist zwischen 1.500 und 4.000 Euro. Bei Fahrzeugen ab etwa 150.000 Kilometern übersteigt diese Summe schnell den Restwert.
Reparieren lohnt sich dann selten. Nach der Instandsetzung bleibt ein Fahrzeug mit dokumentiertem Turboschaden, das der Markt zusätzlich abwertet. Wie sich ein Auto mit Turboladerschaden verkaufen lässt, ohne vorher zu reparieren, steht im eigenen Beitrag dazu.
Bei welchen Motoren das Wastegate häufig rasselt
Dass das Wastegate rasselt, wird in Werkstattforen vor allem für kleine aufgeladene Vierzylinder mit integriertem Wastegate genannt. Häufig fallen dabei die TSI-Motoren aus dem VW-Konzern und mehrere BMW-Reihen, etwa N47, N54, N55 und B58. Eine Herstellerstatistik dazu gibt es nicht, entscheidend ist ohnehin die Bauform und nicht das Markenzeichen. Wo die Klappe direkt im Turbinengehäuse sitzt und viele Lastwechsel hinter sich hat, schlägt die Lagerung irgendwann aus.
Eine Verwechslung kostet an dieser Stelle besonders viel Geld. Rasseln beim Kaltstart gilt bei mehreren dieser Motoren auch als Anzeichen für eine gelängte Steuerkette. Dieser Schaden bewegt sich in einer ganz anderen Liga. Beim Wastegate tritt das Geräusch im Teillastbereich unter Last auf und verschwindet bei Volllast. Bei der Steuerkette rasselt es in den ersten Sekunden nach dem Kaltstart und danach nicht mehr. Wer das verwechselt, tauscht im ungünstigen Fall einen Turbolader, obwohl die Kette gemeint war, oder umgekehrt.
Auto mit defektem Wastegate verkaufen
Steht am Ende ein Austauschlader auf dem Kostenvoranschlag und liegt der Fahrzeugwert darunter, ändert sich die Frage. Dann geht es nicht mehr darum, wie repariert wird, sondern ob überhaupt. Zwei Posten übersehen Halter regelmäßig. Der dokumentierte Schaden drückt den Preis auch nach der Reparatur. Austauschlader für ältere Motoren sind zudem nicht immer sofort lieferbar.
Wir kaufen Fahrzeuge mit defektem Wastegate und mit Turboladerschaden bundesweit an, unabhängig vom Zustand und ohne vorherige Reparatur. Bewertet wird anhand des tatsächlichen Schadensbilds, nicht nach Pauschalabschlägen. Die Abholung übernehmen wir, die Abmeldung ebenfalls, gezahlt wird per Echtzeit-Überweisung. Wer sein defektes Auto verkaufen möchte, ist damit schneller als mit dem Werkstatttermin für den Kostenvoranschlag.
Häufige Fragen und Antworten zum Wastegate
Muss bei defektem Wastegate der ganze Turbolader getauscht werden?
Nicht zwangsläufig. Sitzt das Spiel im Gestänge, reicht ein Reparatursatz oder das Nachstellen der Schubstange. Erst wenn Klappe, Welle oder Buchse ausgeschlagen sind, wird der Lader fällig, weil sich das Turbinengehäuse bei integrierter Bauform meist nicht einzeln tauschen lässt.
Rasselt das Wastegate oder die Steuerkette?
Der Zeitpunkt verrät es. Steuerkettenrasseln tritt in den ersten Sekunden nach dem Kaltstart auf und verschwindet danach. Wastegate-Rasseln kommt im Teillastbereich unter Last und verstummt bei Volllast. Zwischen beiden Diagnosen liegen mehrere tausend Euro Unterschied.
Ab wann rasselt ein Wastegate?
Meist jenseits von 100.000 bis 150.000 Kilometern, bei überwiegendem Kurzstreckenbetrieb früher. Ein Mangel bei der Hauptuntersuchung ist das Geräusch für sich genommen nicht, solange Abgaswerte und Ladedruck stimmen. Behoben werden sollte es trotzdem, weil das Spiel mit jedem Lastwechsel zunimmt.
Kann Chiptuning das Wastegate beschädigen?
Höherer Ladedruck bedeutet mehr Anpressdruck auf die Klappe und mehr Lastwechsel bei größerer Amplitude. Ob daraus ein Schaden wird, hängt von der Auslegung der Software ab. Sicher ist, dass die Mechanik dabei außerhalb des Bereichs arbeitet, für den sie konstruiert wurde.
Kann man mit defektem Wastegate weiterfahren?
Kurzfristig ja, dauerhaft nicht. Zu wenig Ladedruck kostet nur Leistung, zu viel belastet Kolben und Lager über die Auslegung hinaus. Bei rasselndem Gestänge kommt das Risiko dazu, dass sich die Klappe löst und Bruchstücke in den Abgasstrang gelangen.
